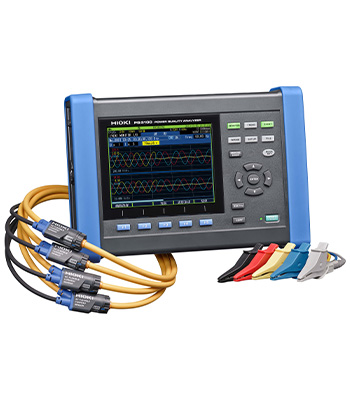

電源品質アナライザ
【PQ3100】日置電機株式会社
◆特徴⓵
すべてのパラメーターを１回の測定で行うことが可能になっていてスムーズに状況を確認することが出来ます。
◆特徴⓶
「QUICK SET」をスタートすることで測定手順をわかりやすく設定していきます。
仕様：PQ3100
| チャネル数 | 電圧：4CH、電流：4CH | ||
|---|---|---|---|
| 入力端子 | 電圧：プラグイン端子（安全端子） 電流：専用コネクタ（HIOKI PL14） |
||
| 結線 | 単相2線：1P2W 単相3線：1P3W 単相3線1電圧測定：1P3W1U 三相3線2電力測定：3P3W2m 三相3線3電力測定：3P3W3M 三相4線：3P4Wにいずれのいずれかと付加入力ch4 |
||
| 入力方式 | 電圧、絶縁入力 電流、カレントセンサによる絶縁入力 |
||
| 入力抵抗 | 電圧入力部：5MΩ 電流入力部：200kΩ |
||
| 防じん性/防水性 | IP30（EN60529） (電池及びプロテクタを含む、端子カバーを除く、その他付属品を除く) |
||
| 電源 | ［Z1002 AC アダプタ］
AC 100 V ～ 240 V、 50 Hz/60 Hz
最大定格電力： 80 VA（AC アダプタ含む） ［Z1003 バッテリパック］ 予想される過渡過電圧：2500 V 充電時間：最大 5 時間30 分、連続使用時間：約8 時間 |
||
| 寸法／質量 | 300（W）× 211（H）× 68（D） mm（突起物含まず） 2.5 kg（Z1003 バッテリパック装着時） |
||
