環境表示機

NETIS登録番号:KT210085-VE

現場環境の「今」を視認に優れた表示で伝えます。各種センサーによるデジタル表示で施工現場の環境状況がリアルタイムに把握できます。 実際の数値を目視出来ることで、環境への意識がより高まります。

現場環境を分かりやすく表示する

各種センサーが施工現場の様々なデータを数値化します。 施工者・各業者はもちろん、現場近隣の方々へのデモンストレーションにも最適。 充実のオプションで、更にレベルの高い測定も可能です。設定した基準値を超えた場合、パトライトを点灯させることができます。

選べる3種の表示機  NETIS登録番号:KT210085-VE

型式TK-0055KA

型式TK-0055KA

型式TK-0055二段式

型式TK-0055二段表示

型式TK-0055一段式

型式TK-0055一段表示

※表面の表示は見本のイラストの他、どのような表示にも対応致しますのでご相談下さい。(別途オプション)

環境表示機の主な特徴

タイマー機能付

点灯・消灯時間が設定でき、始業・終業に合わせて自動運転できます。

テキストメッセージは変更可能

任意の文字を別途表示可能です。別途専用ソフト等が必要になりますので、詳しくはお問い合わせください。

三連パトライト・警報器(再生報知器)設置可能

設定した基準値を超えた場合、パトライトを点灯させることが可能です。三連パトライト及び警報器(再生報知器)をオプション品として用意しています。

三連パトライト・警報器(再生報知器)

左:三連パトライト|右:警報器(再生報知器)

ソーラーパネルでの運転にも対応

ソーラー電源でも使用可能です。

ソーラーパネル

クラウドサービス

建設現場に設置した計測機の観測データをネットワーク上で共有化。事務所のパソコンで確認ができます。

クラウドサービス

SDカードにデータを自動記録

10分間隔で記録した場合、1GBで1ヶ月分記録できます。※オプションでPC上で騒音、振動確認出来ます。

書き出しデータ形式

保存データ形式はエクセルデータ(CSVデータ)形式です。

充実のオプション計測

オプション品にて風向・風速、雨量も測定可能です。詳しくはお問い合わせください。

専用無線LAN

現場事務所内の指定されたパソコンから現在の状況を確認できます。

専用無線LAN

送信機(親機)PCまたは表示器(子機):騒音・振動
送信機(親機)PCのみ:気温・湿度・WBGT・風向・風速・騒音・振動

※無線LANに月々の使用量は必要ありません。※通信可能な距離は1km圏内です。(現場状況により電波の届きにくい場合があります。)

標準セット品

標準セット設置

1:環境表示器本体
2:バッテリーボックス(38Ah×3個)
3:ソーラーパネル(12V×87W)
4:RWBOX(データ保存機能)

標準セット品

設置例

環境表示器設置例

環境表示機外形図/仕様

TK-0055KA 環境表示器

TK-0055KA外形図

1)気温/湿度入力 2)振動/騒音入力 3)WBGT測定器 4)風向/風速 5)雨量 6)CO2 7)出力 8)RWユニット 9)日照計 10)バッテリー本体 11)ソーラーパネル

TK-0055 環境表示器:二段表示

TK-0055二段表示外形図

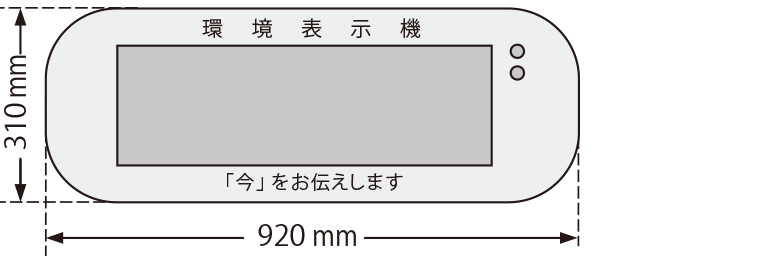

TK-0055 環境表示器:一段表示

TK-0055一段表示外形図

環境表示器:接続方法

環境表示器接続方法

本体仕様 TK-0055KA 環境表示器

電源:DC12V
パネル:200×200×5枚/7セグ基盤3枚
LED:高精度オレンジ
操作方法:リモコン操作
データ保存機能:別途RWBOX

表示部分仕様

①温度/湿度/騒音/振動等を表示
※CO2削減量/発電量/使用量はTK-0055KA型のみ
②RWBOX内にてSDカードでデータ保管が可能
③バッテリーボックスへ100Vを差し込み容量不足の場合は充電

各種センサー製品仕様

温度/湿度センサー

標準セット品

温度/湿度センサー

温度精度:±0.5℃
測定範囲:-40℃〜120℃
湿度精度:±3%RH
測定範囲:0〜100%RH
動作温度:-40℃〜120℃

騒音/振動センサー

標準セット品

騒音/振動センサー

電源:DC5V
測定間隔:約5秒間隔
騒音防風スクリーン(簡易型)標準
騒音全天候型スクリーン=オプション
振動センサー防滴構造

風向・風速計

オプション品

風向・風速計

風向:8方向表示
起動風速:0.54m/s
精度:±0.45m/s
風向精度:±3°

雨量計

オプション品

雨量計

1転倒雨量計:0.25mm
精度:±約2%以下
使用温度範囲:0℃〜50℃

※冬季間はヒーターの取り付けが可能です。(ヒーターは別途)

WBGT測定機 黒球

オプション品

温度/湿度センサー

温度精度:±0.5℃
測定範囲:-40℃〜120℃
動作温度:-40℃〜120℃

カタログを表示する:TK0055KA環境表示機
